Pirometru tip ISR 6-TI Advanced

Pirometru tip ISR 6-TI Advanced, productie IMPAC, Germania (grupul LUMASENSE) – pirometru si camera termografica:

Caracteristici:

• Combinatie  de pirometrie cu 2 culori si termografie intr-un singur aparat
• Dispune de o camera video cu filtru in infrarosu cu lungime de unda mica
• Imaginea termografica este calibrata relativ la masurarea de temperatura a pirometrului cu 2 culori pentru punctul din centrul imaginii
• Domeniu de masura: 700...1800⁰C
• Vizare: imaginea termica cu marcarea spotului central
• Sistem optic: cu focalizare pentru distante 210...5000 mm
• Dimensiunea spotului / distanta: 1:190
• Avertizare „ fereastra murdara”

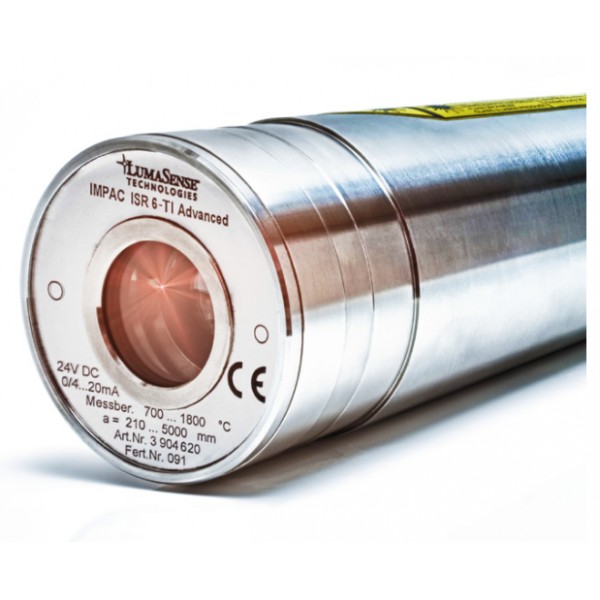

• Carcasa inox, dimensiuni: Φ48 x 115 mm, IP65
• Alimentare: 24 Vcc ± 25%
• Semnal de iesire: 0(4) - 20 mA, semnal video
• Port serial RS485
• Timp de raspuns: 2ms (util pentru procese rapide)
• Pirometru cu 2 culori:
• Poate functiona si in regim de pirometru cu 1 culoare
• Afisarea locala a temperaturii masurate pe capacul spate
• Parametri setabili prin interfata seriala: functionare in regim de 2 culori / 1 culoare, emisivitate / panta emisivitatii, subdomeniul de temperatura, memorarea valorii maxime, adresa, viteza de comunicatie, timpul de raspuns, nivelul de „ fereastra murdara”, semnal de iesire: 0(4) - 20 mA, etc.

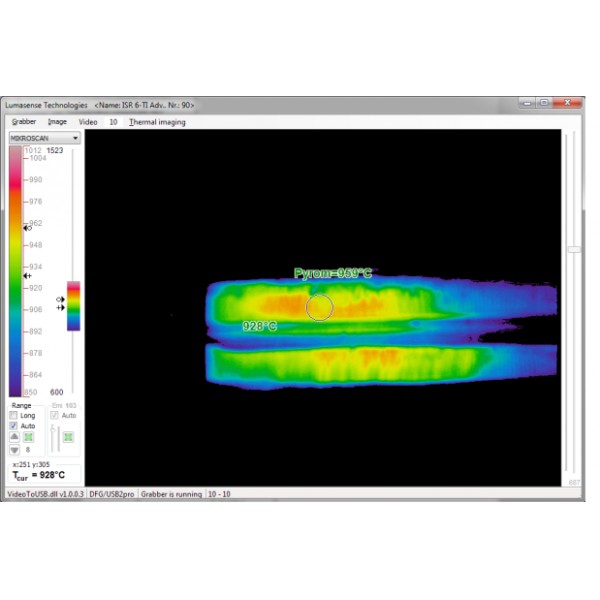

Termografie:

• Domeniul de temperatura (in jurul temperaturii spotului central): 100...200⁰C
• (sunt posibile combinatii de mai multe domenii)
• Rezolutia imaginii: 768 x 576 pixeli
• Frecventa de improspatare: pana la 25 Hz
• Camp vizual: 6,0⁰ x 4,5⁰
• Autocalibrare: relativ la spotul central (masurat cu pirometrul)
• Completul de livrare include cablu video, video grabber USB, software InfraWin (pentru setarea aparatului si analiza masuratorilor)
• Gama larga de accesorii (cabluri de conexiune, suporti pentru montaj, module de purjare aer, carcase de racire, etc.

Aplicatii: procese in care este importanta masurarea cu precizie a temperaturii intr-un punct, dar si distributia de temperatura in jurul acestui punct: prelucrarea metalelor (topire, cuptoare cu vid, procese de acoperire, sudura, incalzire prin inductie, sinterizare, etc.), industria sticlei, arderea deseurilor, etc.

Fila de catalog detaliata: http://www.lumasenseinc.com/uploads/Products/Impac/pdf/Datasheets/Pyrometer/Series_6/ISR6-TI-Advanced_Datasheet.pdf
