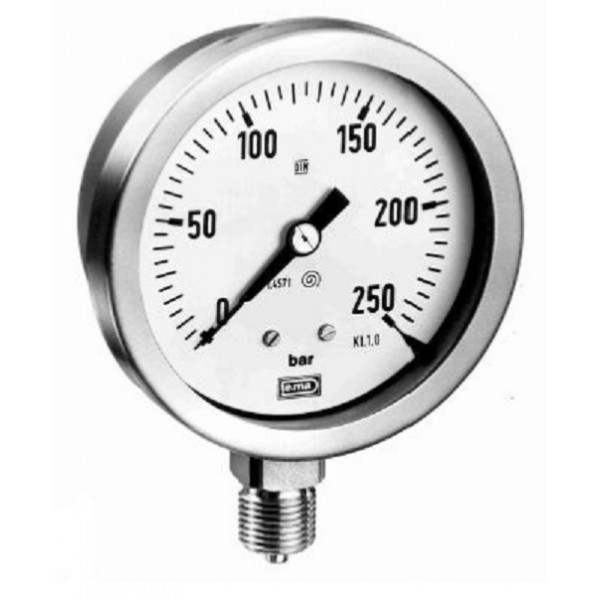

MANOMETRU TOUT INOX CU TUB BOURDON TIP “OPEN FRONT” seria MB800

MANOMETRU TOUT INOX CU TUB BOURDON TIP “OPEN FRONT”  seria MB800, productie TE.MA., Italia

• Constructie: conform EN837-1
• Diametru: 63-80-100-125-150-200 mm
• Carcasa: INOX 304, inel tip baioneta
• Grad de protectie : IP55/IP65 (EN60529/IEC529)
• Geam: sticla, grosime 4mm, garnitura din neopren
• Echipament mobil: INOX, armat
• Disc: aluminiu cu cifre negre pe fond alb
• Indicator: Aluminiu, vopsit negru, ajustabil cu surub micrometric
• Blow out: neopren, sus
• Element sensibil: tub Bourdon, forma “C” pentru presiune ≤60bar, elicoidal pentru presiune ≥ 60bar
• Material element sensibil: AISI 316L, MONEL 400
• Material soclu: AISI 316L, MONEL 400
• Sudura: T.I.G.
• Conectare la proces: ½”NPTM or BSP/M (1/4” for DN63)
• Montare:

- direct, conectare jos – tip 801
- direct, conectare centru spate – tip 802
- direct, conectare excentric spate – tip 804
- pe perete, flansa spate , conectare jos – tip 805
- pe panou, flansa fata, conectare excentric spate – tip 807
- pe panou, flansa fata, conectare central spate – tip 808
- pe panou, bratara “U”, conectare excentric spate – tip 810

• Suprapresiune:

+30% F.S. pentru domeniu de pana la 60bar
+15% F.S. pentru domenii de la 100bar pana la 600bar
+10% F.S. pentru domenii de la 1000bar

• Precizia: clasa 1, conform EN837 (clasa 1,6 pentru DN63) la 20°C
• Temperatura ambianta: -30/+60°C
• Temperatura fluidului:   -30/+120°C element din AISI316L

                                               -30/+230°C element din MONEL

• Eroare de temperatura: 0,035%/°C in domeniul 0/60°C
• Constructie conform ATEX directiva 94/9/EC, gr.II cat. 2GDc (la cerere)
• Constructie conform PED directiva 97/23/EC (la cerere)


Disponibil la cerere cu scala dubla: bar/psi –bar/kPa – psi/kg/cm² – kPa/psi


OPTIUNI SI ACCESORII

• Suprapresiune 100% A.C.
• Precizie 0,5%
• Carcasa inox 316
• Versiune tropicalizata
• Domeniu de masura special
• Geam din acril cu indicator pentru valoare maxima ajustabil frontal
• Geam securit grosime .4mm
• Umplut cu glicerina 90% pentru T.amb.0÷65°C
• Umplut cu glicerina 98% pentru T.amb.-15÷65°C
• Umplut cu silicon pentru T.amb.-45÷65°C
• Umplut cu ulei florinat pentru utilizarea cu oxigen si  temperatura ambianta -60÷60°C
• Degresare pentru utilizare cu oxigen
• Amortizor intern (surub pe niplul de conectare)
• Montare pe separataor de mediu direct/la distanta
• Contacte electrice
• Microcontacte
• Amortizor de pulsatii, protectie externa de suprapresiune, sifon de racire, robineti

Aplicatii: in industria chimica si  petrochimica, alimentara, farmaceutica, aplicatii navale sau terestre, etc..

Fila de catalog detaliata: http://www.temavasconi.com/pdf/01/03serie%20mb800.pdf
